Come collegare un inverter e un generatore in maniera stabile in un camper creando un vero e proprio circuito completo dell'impianto a 220
Proviamo ad allestire una circuiteria che permetta di alimentare il frigo e il caricabatterie solo col 220 della colonnina o col 220 prodotto dal geenratore.
La presa (o LE prese) di corrente a 220 interna alla cellula deve invece essere alimentata sia dal 220 esterno che dal generatore ma anche dall'inverter che perň NON deve fornire energia al frigo e al caricabatterie a 220.
Si puň fare tutto con degli interruttori e delle spine da attaccare e staccare ma un automatismo č "a prova di distrazione" e quindi migliore.
L'elevatissima affidabilitŕ di un relč a 220 e il suo basso costo fanno emergere queto schema.

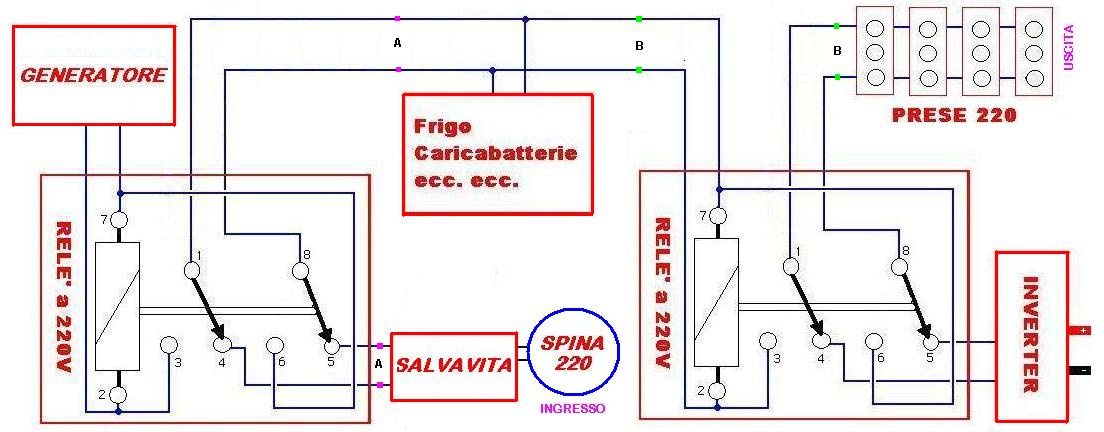

Ecco lo schema:
E questi sono i componenti necessari:
Zoccolo "OCTAL" con contatti a vite.
Relč a due scambi da 10A e bobina a 220 Volt alternati su zoccolo OCTAL
I punti di intervento dentro al camper sono due.
Il primo punto di intervento č sul salvavita ed č contrassegnato dalla lettera A e da dei quadratini di colore viola.
In origine l'uscita del salvavita va all'impianto.
Scolegando i due fili dall'uscita del salvavita ci troviamo con i morsetti di uscita vuoti che dobbiamo collegare al relč di sinistra (PIN4 e PIN5) mentre i fili che ci rimangono in mano (che vanno all'impianto del mezzo) vanno collegati anch'essi al relč di sinistra ma questa volta ai PIN1 e PIN8
Il generatore va collegato ai PIN6&7 e PIN2&3
Il secondo punto di intervento č sulla presa del 220 in cellula ed č contrassegnato dalla lettera B e da dei quadratini di colore verde.
I due fili che vanno alla presa del 220 vanno scollegati.
Scollegando i fili che vanno alla presa del 220 ci troviamo con i morsetti vuoti sulla presa che dobbiamo collegare al relč di destra PIN1 e PIN8 mentre i due fili che ci erano rimasti in mano vanno collegati sempre al relč di destra ma ai PIN6&7 e PIN2&3.
L'uscita dell'inverter va collegata al relč di destra PIN4 e PIN5.
L'automatismo funzionerŕ cosě:
- Frigo e caricabatterie funzionano col 220 esterno ma accendendo il generatore vanno col generatore.
- La presa (o le prese) interna vanno con l'inverter solo in assenza di 220 della colonnina e col generatore spento.
Il circuito č "polivalente" nel senso che se non si ha il generatore i punti A (quadratini viola) rimangono collegati tra loro e il rele di sinistra non serve.
Se invece non si ha l'inverter il relč di destra non serve e i punti B (quadratini verdi) rimangono collegati tra loro.
